救援井电磁探测定位系统采用一发多收阵列探头，通过对发射线圈施加瞬态激励，在发射激励间歇，根据接收端的阵列响应分析二次涡流场的衰减规律，反演救援井与事故井的相对距离。

在此基础上，结合空间几何定位算法，可计算并最终识别两井相对方位。最远探测距离23.6m，距离探测精度±20%，最大方位误差±5°。相对于传统的救援井探测定位工具，可实现快速精确定位，有助于实时调整救援井钻井轨迹，缩短救援周期，降低事故现场发生次生灾害的概率。

2、图片（含图表）：

救援井瞬变电磁探测系统

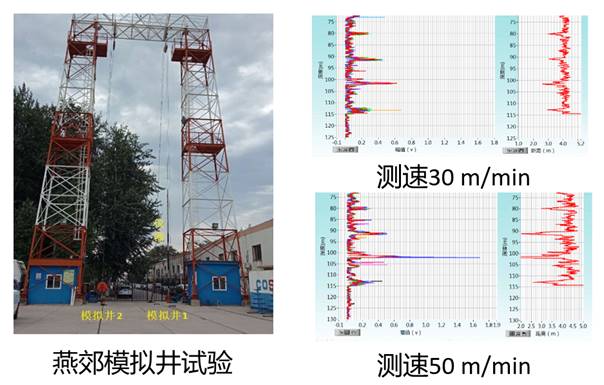

模拟井测试

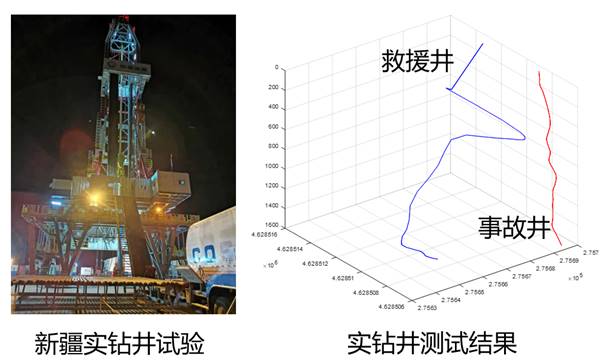

实钻井测试结果

杰瑞杯第七届中国研究生能源装备创新设计大赛第七届中国研究生装备创新设计大赛一等奖

陕西省第五届研究生电子设计竞赛暨兆易创新杯西北赛区团队二等奖

3、创新点：

（1）研制了救援井电磁探测装置，能够实时探测救援井与事故井的距离和方位，为救援井与事故井的钻遇连通提供重要支撑；

（2）提出了事故井空间几何定位法，利用救援井与事故井在不同深度的距离计算相对方位，实现事故井的空间定位。

4、成果成员信息：

杨玲，西安石油大学，博2019级，石油与天然气工程

刘长赞，西北工业大学，博2017级，信息与通信工程

彭梦梦，西安石油大学，研2019级，测试计量技术及仪器

张晨露，西安石油大学，研2019级，测试计量技术及仪器

任博文，西安石油大学，研2019级，仪器仪表工程

5、指导教师信息：

党博，副教授，仪器科学与技术
