1、成果简介
本成果以十六烷基三甲基溴化铵和水杨酸形成的蠕虫状胶束为模板，在水热合成条件下制备了具有多级孔道结构的镁铝水滑石纳米颗粒，其表面仍然保持水滑石片层结构，且比表面积和孔体积远高于普通水滑石。在25 ℃，溶液初始pH为中性时，普通水滑石对磺化褐煤的吸附量仅为86.0 mg/g，而多级孔道水滑石的吸附量高达1014.20 mg/g。该多孔水滑石材料的吸附过程遵循准二级动力学和Freundlich等温模型，且具有自发的放热性质。同时，该材料具有优良的再生性能。
2、图片（含图表）
|

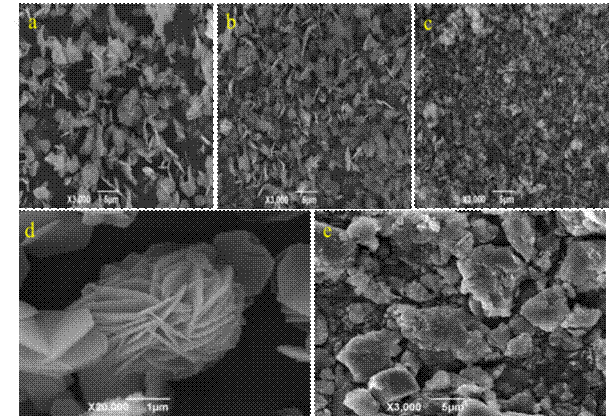

图1 不同浓度表面活性剂溶液中镁铝水滑石的SEM图 (a = 0%; b = 1.8%; c - d = 2.8%; e = 3.8%) |
|

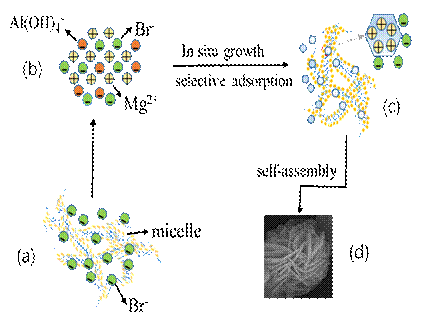

图2 多级孔道水滑石构建过程（a, 表面活性剂胶束聚集; b, 金属盐溶液和表面活性剂胶束吸附分散; c, 镁铝水滑石与表面活性剂胶束的相互作用; d, 多级孔道水滑石表面形貌） |
|

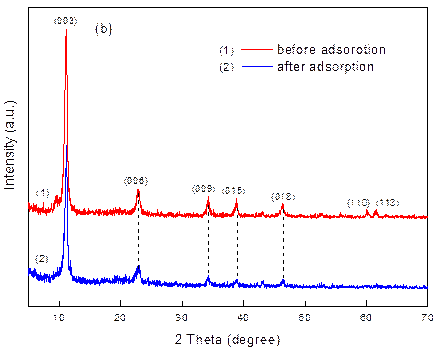

图3 多级孔道水滑石吸附前后的红外光谱图（a）和XRD谱图（b） |
3、创新点
以蠕虫状胶束为模板低温制备出具有多级孔道结构的镁铝水滑石纳米材料；利用具有阳离子特性的多级孔道水滑石为吸附材料实现对油田污水中强稳定难降解大分子有机污染物磺化褐煤的高效去除。
4、成果成员信息
周 玲 2018 化学工程
白兵兵 2017 化学工程与工艺
5、指导教师信息
汤 颖 教授 工业催化
